面對家中兩個小皮蛋逐漸長大,原本只有兩房的小窩將不敷使用,於是我們鼓起勇氣找到了未來的新窩。所以這篇文章算是開啟了「牛奶二代宅」的序章,之後會陸續分享我們從新家裝潢到實際入住的經驗分享。
相信各位購屋後,都會想盡快實現未來新家的裝潢配置,然而像我們選擇了預售屋,無法實際丈量,於是向建商取得CAD檔就是最好的方式,除了提早了解空間尺寸,選購適當家具外,更方便將腦袋裡的無限想法,利用3D建模軟體實現,屆時跟設計師或統包師傅討論,都能更精準表達你獨一無二的想法喔。


牛奶二代宅

DWG TrueView

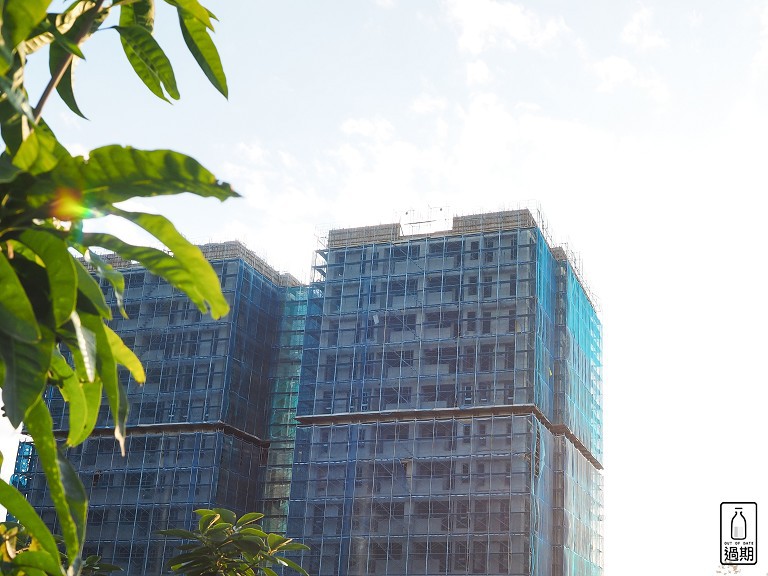

先簡單描述我們未來新家的基本資料,房子本身是位於小窩附近的重劃區預售屋,看房當時這建案的結構體其實已經完成約60%。

而且實際走訪了建商在重劃區內的其他成屋,蓋的也算是實在,比起單純只能買圖買夢想的案子來說,心裡踏實許多。

DWG TrueView

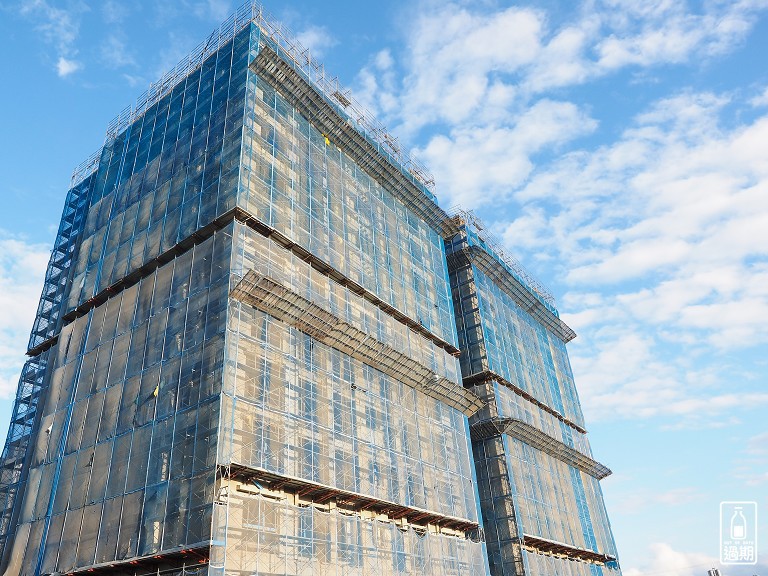

加上很喜歡重劃區寬敞的街道廊廓,以及整體性的都市計畫,很快就決定選擇了這間位於校園第一排的「牛奶二代宅」。

向建商取得CAD圖

相信剛買房子的朋友,一定對未來新家的模樣充滿各種期待,不過在還不能實際丈量室內空間前,大概也只能看著黑白色的格局圖,或是家配圖想像吧。

為了突破這個困境,於是我們透過案場業務,表達希望向工地主任取得一份CAD圖的想法。只要有了CAD圖,接下來就能在各種室內裝修軟體裡面,搭建起心目中未來的新家。

不見得每個工地主任都願意提供這樣的服務,為此我們甚至跑去基地找主任深聊了好一陣子。出乎意料,工地主任為人和氣,主任甚至把整棟樓的圖都翻給出來,不僅汙水管線走法,像是一樓花園會有那些樹種,頂樓花園會有那些種類的灌木花叢,都介紹給我們,是不是超有趣的經驗呢。

DWG TrueView

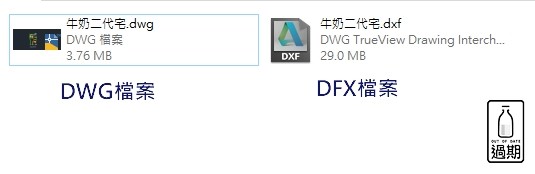

於是沒幾天後,我們就拿到了未來新家的CAD圖,工地主任很貼心地給了我們兩種檔案格式,一種是dwg檔,一種是dfx檔。

這兩種檔案其實都是CAD軟體的向量圖檔,差別在於dwg是專門提供給AutoCAD編輯、檢視的檔案格式,而dfx檔則是透過開放原始碼格式,使其能夠在其他軟體上開啟,不過基本上有dwg檔案就已經相當足夠了。

用DWG TrueView認識自己的家

取得CAD圖的首要目的,就是可以知道房子裡頭所有物件的平面尺寸,從每一根梁柱、每一面牆,再到每一道窗,都有清楚的尺寸大小。

所以取得CAD圖之後,對於跟家人討論空間的想法時,或是提早與設計師進行溝通時,是不是覺得超方便的呢。

DWG TrueView
然而我相信各位大多跟我一樣,並非是室內設計專業人,所以介紹一個還頗為簡單使用的CAD圖工具「DWG TrueView」。

這是一款由Autodesk公司出品的免費看CAD圖軟體,除了提供「檢視圖檔」功能外,還有「尺寸測量」及「輸出列印」的功能,然而已經相當夠用了。

DWG TrueView

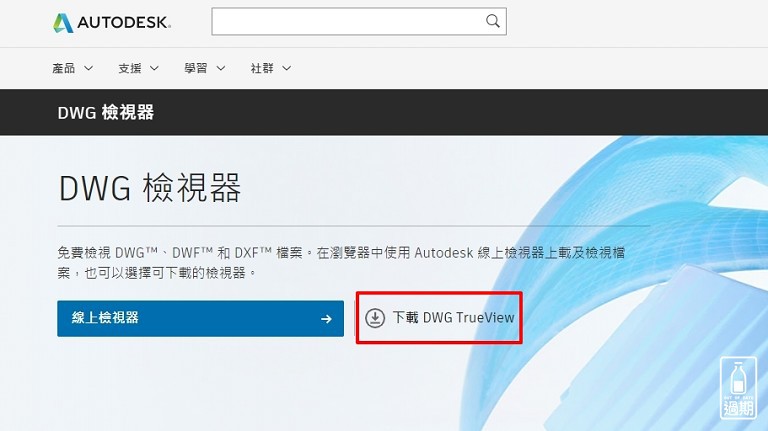

點選下方「DWG TrueView下載路徑」連結就是軟體的下載路徑了。
DWG TrueView下載路徑

DWG TrueView

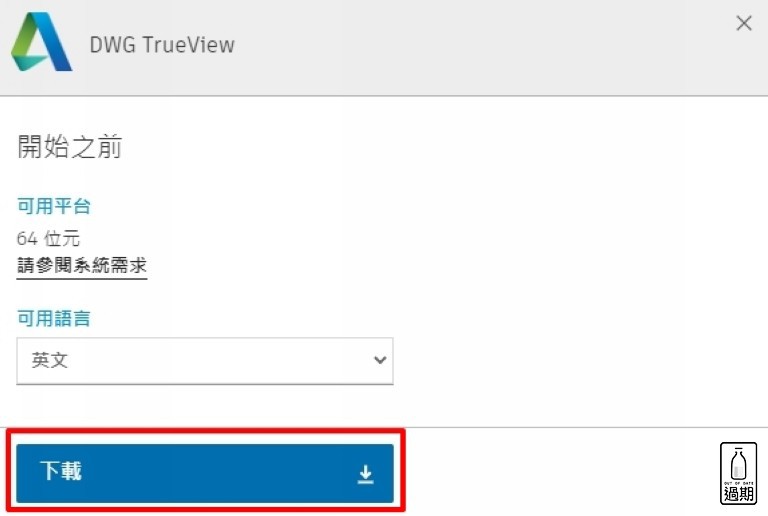

系統會偵測適合的版本,不用填寫基本資料,直接點藍色底「下載」按鈕就可以下載了,相當方便。

DWG TrueView

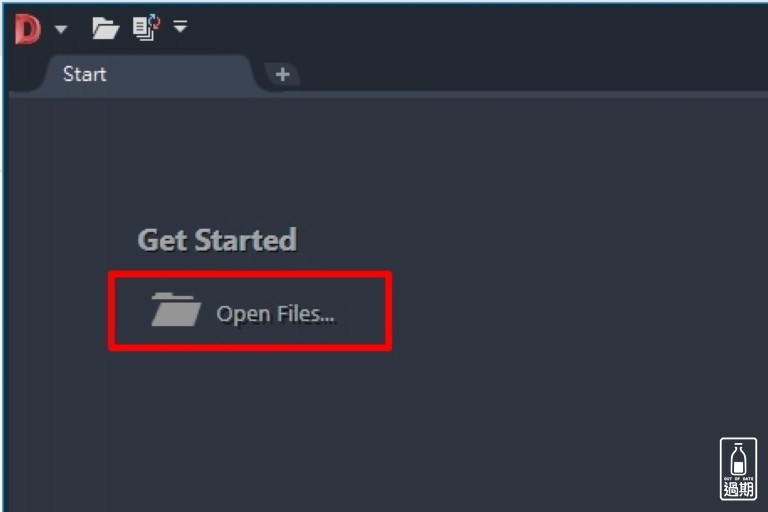

安裝完成後,開啟「DWG_TrueView」,第一步就是選擇從建商取得的CAD檔案。點選Open Files的目錄圖示後,找尋dwg檔路徑後開啟。

DWG TrueView

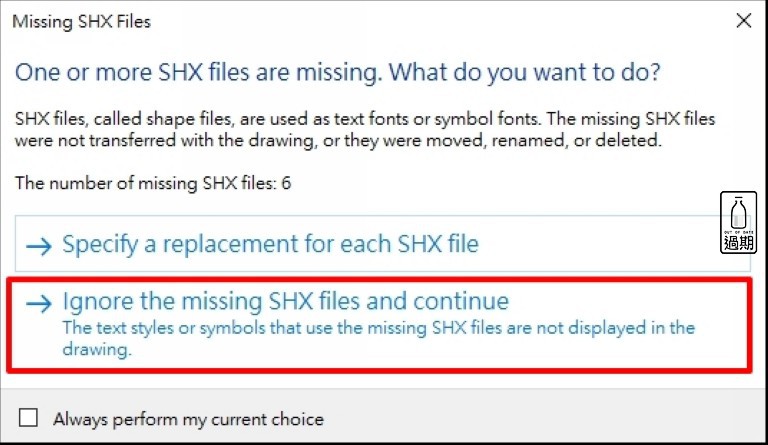

或許因為圖檔中的細節經過刪減,開啟時可能出現警告視窗,選擇下方「Ignore the missing SHX files and countinue」忽略遺失的SHX檔案並繼續即可,至於什麼是SHX檔案,我也不清楚囉。

DWG TrueView
成功開啟dwg檔案後的畫面,暗色系的使用者介面,看似複雜的功能選單,其實最關鍵的就是尺規圖樣的「Measure」測量,及「Plot」檔案匯出這兩個功能,稍後會實際介紹。

DWG TrueView

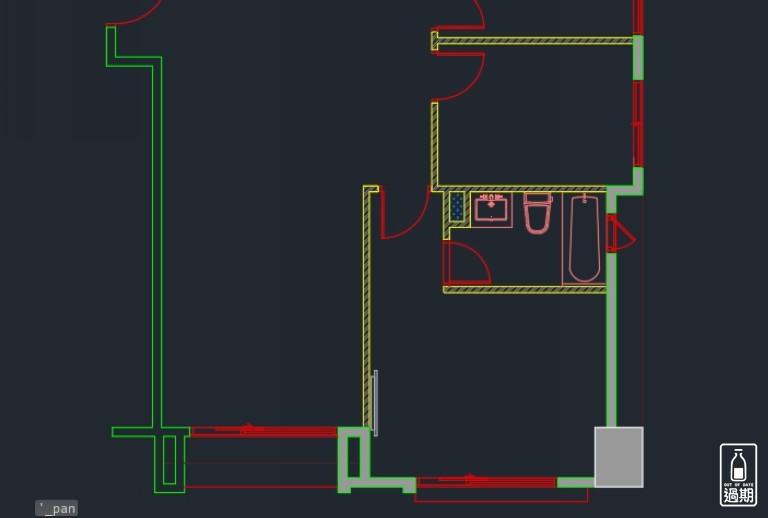

畫面中央則是醒目的格局圖,透過不同的圖層色彩,區分不同的物件,例如灰色是柱體、紅色是門窗等,房子的構造是不是看的一清二楚呢。

尤其是能夠區分出綠色的剪力牆及黃色的輕質隔間牆,這對建築安全來說非常重要,變更格局時就不會因為傷到剪力牆而影響公共安全喔。


精準測量房子的每處空間

DWG TrueView

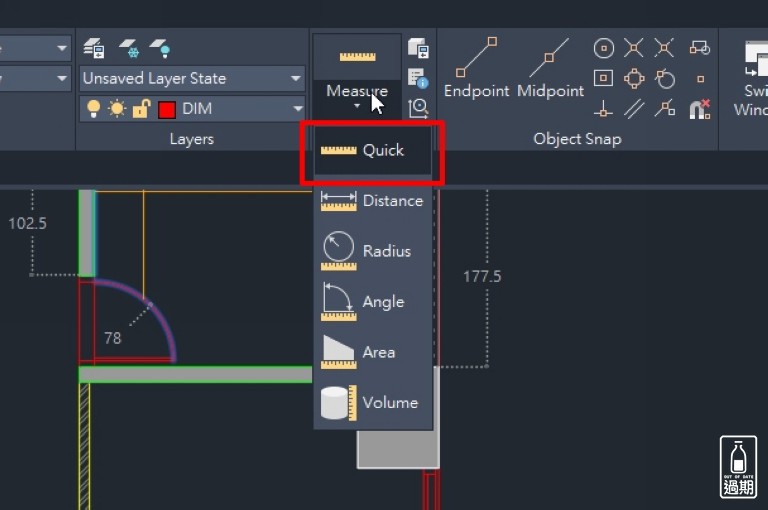

來介紹「DWG_TrueView」最重要的「Measure」測量功能,當還在格局圖的2D階段時,我們最在乎的就是空間的長與寬。點選「Measure」,最常用的是「Quick」及「Distance」兩種功能。

DWG TrueView

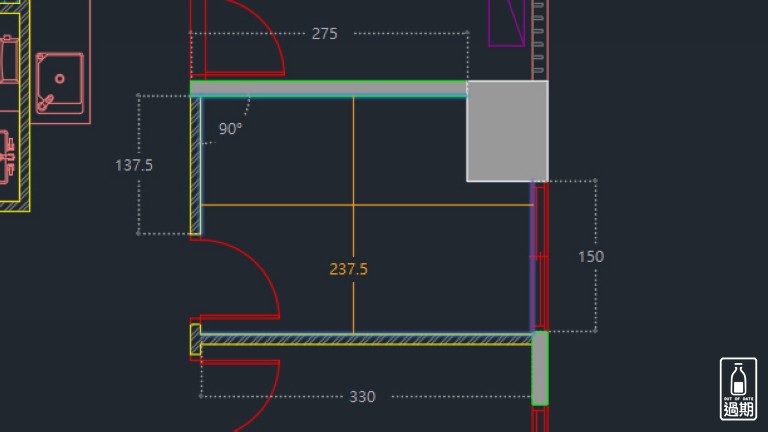

當我們選擇「Quick」時,只要把滑鼠移動到某個室內空間,畫面上自動就會顯示滑鼠十字線所觸及的各種物件尺寸。

例如像畫面中橘色的十字線,同時間我就是可以知道窗戶長150cm(右手邊)、房間深度330cm(下方)、扣柱體的牆面275cm(上方)、扣門寬牆面是137.5cm(左手邊),這功能是不是超方便的呢。

尤其在選購床具、衣櫃時,了解每個空間角落的尺寸,更顯重要。

DWG TrueView

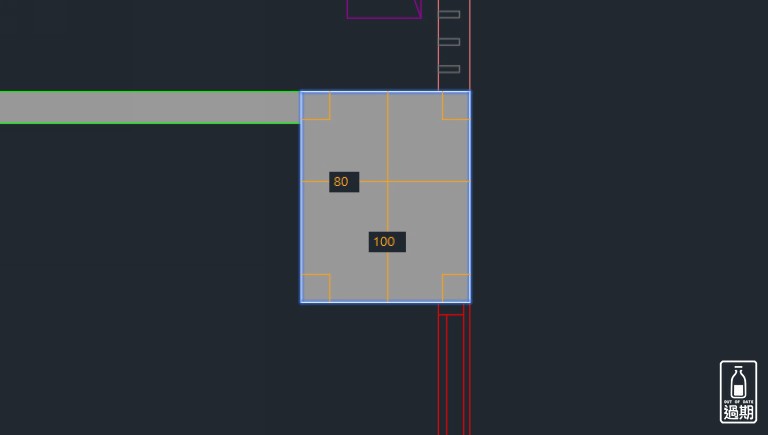

不只室內空間,任何物件都能有清晰尺寸,像是把滑鼠指在柱體中心點,就可以得知柱體長寬分別是100cm x 80 cm,了解房間柱子的大小對裝潢設計也非常重要。

DWG TrueView

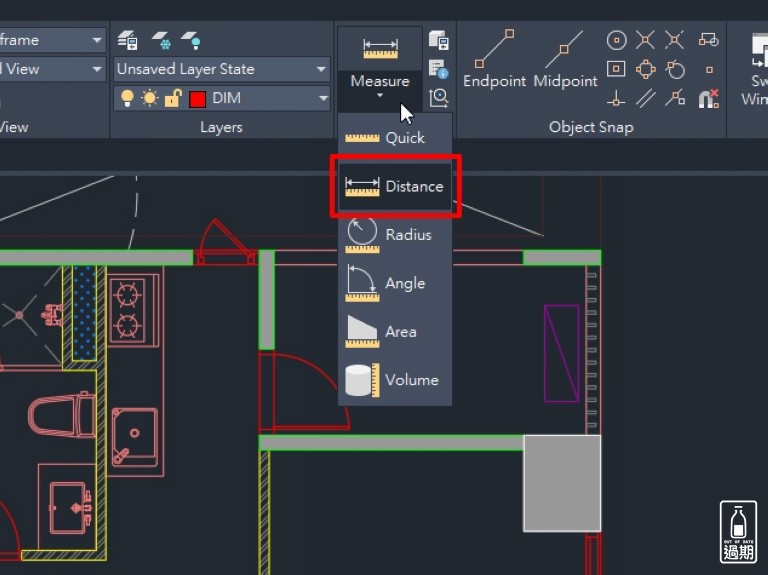

介紹另一種自定義的量測方式,從「Measure」選單中,選擇「Distance」。

DWG TrueView

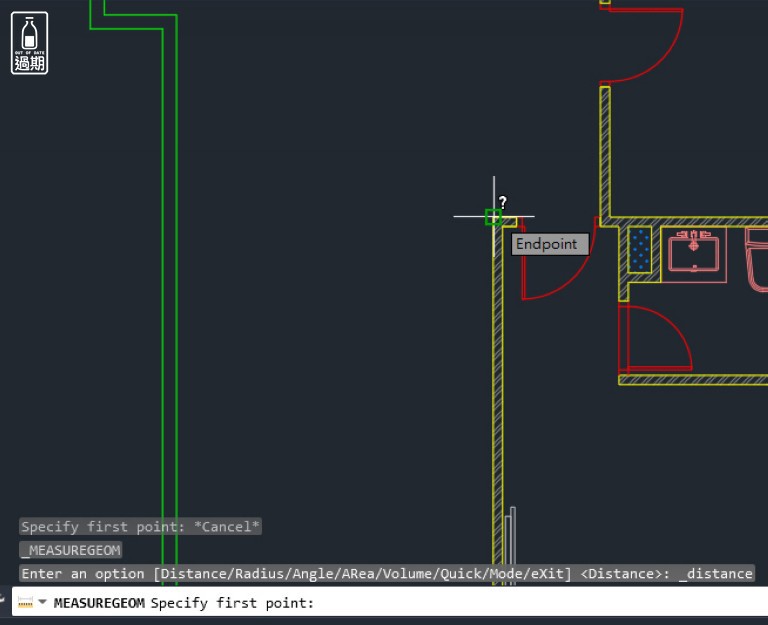

例如我想要量測客廳深度,首先將滑鼠游標移動到客廳後牆的轉角點,當游標出現Endpoint的綠色方框後,點一下滑鼠左鍵,代表測量起點。

DWG TrueView

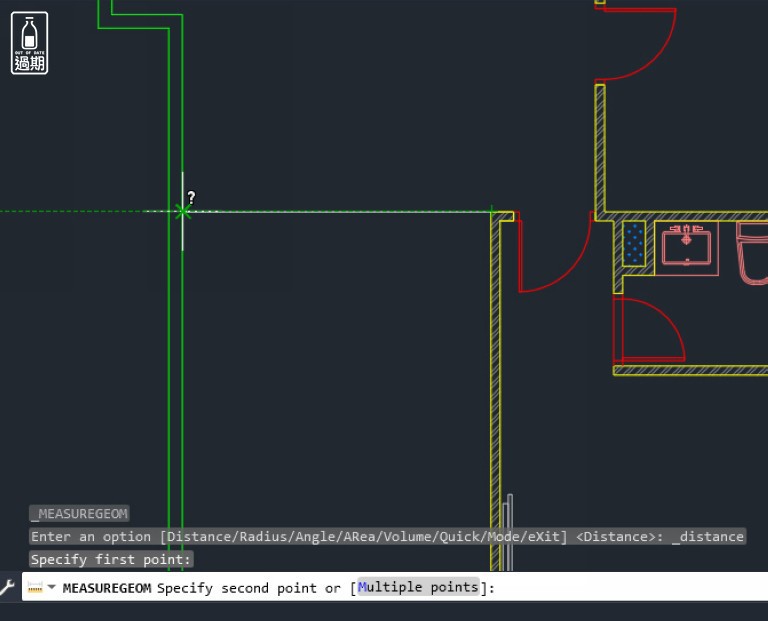

接著滑鼠拖曳到客廳電視牆,當游標出現綠色「 X 」記號時,再點一下滑鼠左鍵,即代表測量終點。

DWG TrueView

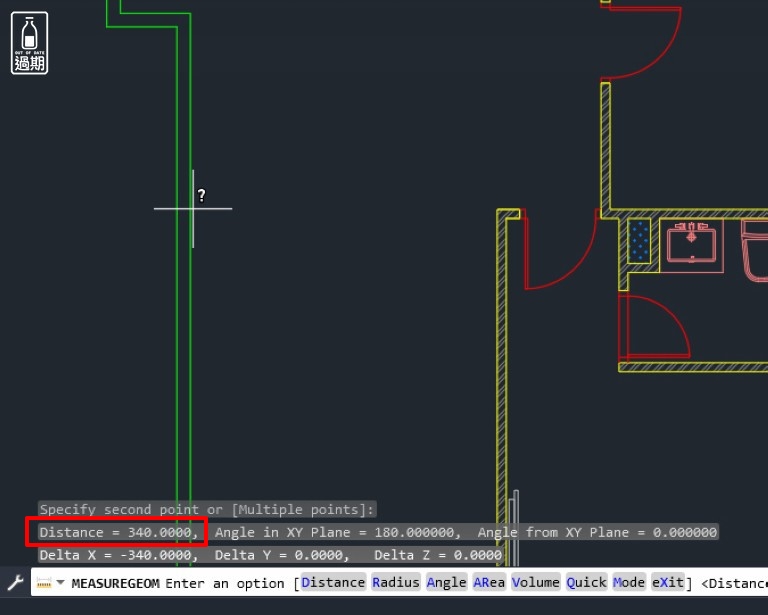

接著就可以在畫面下方出現一行,Distance = 340.0000的灰底白字,代表客廳深度是340cm。

如何?透過「Measure」功能取得的資訊是不是比建商提供的任何尺寸圖都還要豐富呢。有了這些數據對於預售屋購屋族來說,在進行家具的選購或討論室內裝修時就更有依據。

將CAD檔轉出成PDF檔案

DWG TrueView

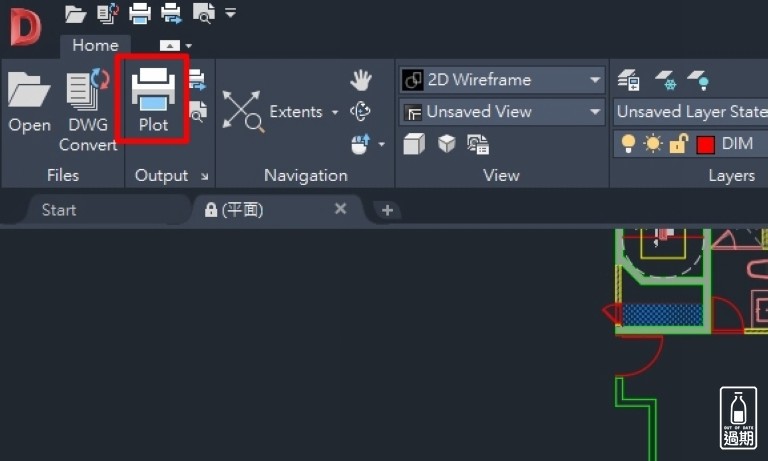

若要將CAD檔提供給其他人看,最方便的方式就是將CAD輸出成PDF檔。點選「Plot」選單就可以開啟轉檔介面。

DWG TrueView
由於每個建案的CAD檔尺寸各異,老實說,我可是花了好一番功夫才輸出成滿意的結果。

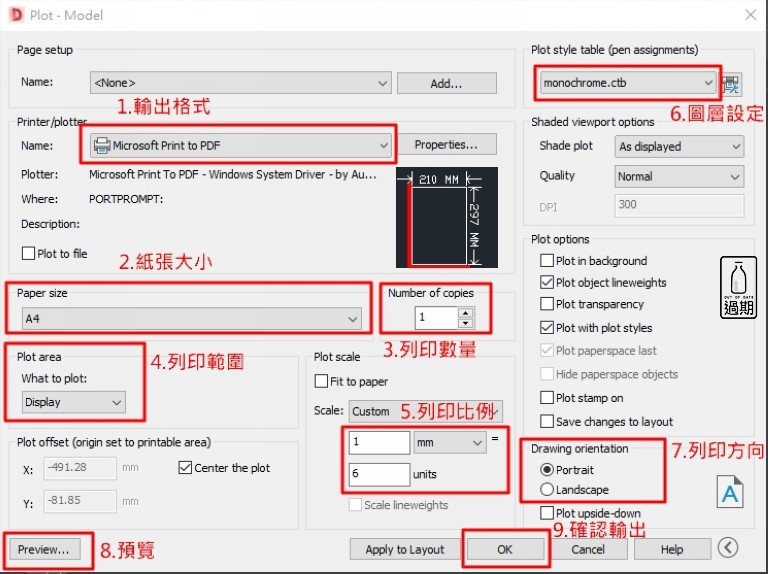

先介紹幾個重要功能選項:
1.「輸出格式」:除了一般的PDF檔「Microsoft Print to PDF」之外,還有 jpg、png可以選擇。

2.「紙張大小」:我選擇了A4尺寸

3.「列印數量」:預設為 1 份

4.「列印範圍」:這部份是調整重點,不管選擇「Windows」視窗、「Extents」範圍等等,都輸出成一片空白。
最後選擇「Display」,在不斷調整格局圖檢視畫面的位置、大小後,才得到滿意的輸出結果。

5.「列印比例」:另一個調整重點,以我的圖是調整成「1mm = 6units」才能將A4滿版輸出。

6.「圖層設定」:預設會依照圖層的顏色輸出,做彩色列印時,建築物的各部物件色彩會比較清楚,例如綠色牆面、紅色門窗等。而選擇「monochrome.ctb」時,就可以輸出成單色格局圖,牆面、柱子會比較明顯。

7.「列印方向」:Portrait為直向,Landscape為橫向

8.「預覽」:完成上述 1 ~ 7 調整完後,最後按下Preview鍵,就可以先看看輸出結果是否還需要調整。

DWG TrueView

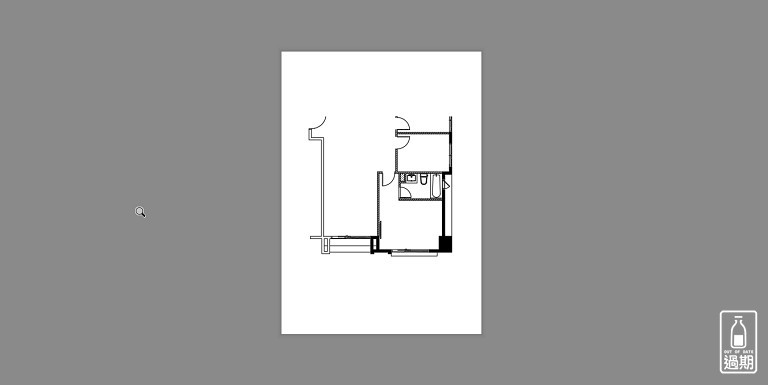

預覽結果。

9.「確認輸出」

DWG TrueView

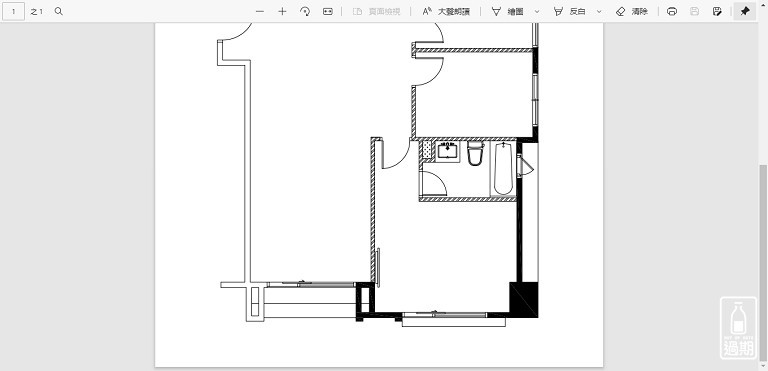

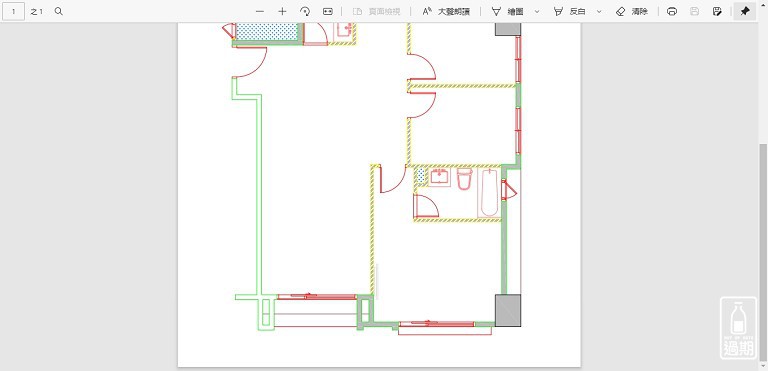

最後用PDF開啟,接著就可以實際列印出來,與家人或設計師進行討論囉。雖然圖像細節相當清楚,但可惜的地方就是無法標示尺寸數據,殘念阿…

DWG TrueView
這一版則是彩色圖層的PDF輸出結果,各部物件的位置是不是相當清晰呢。



雖然工地主任有叮嚀,CAD檔當中的設計尺寸,與實際成屋的尺寸,多少還是會有點誤差,室內裝修時還是以現場丈量為主。然而對於預售屋的購屋族來說,透過CAD檔所取得的豐富數據,在進行室內規劃討論時,仍是非常有幫助的工具喔。

神奇的CAD檔不只是用來判讀尺寸。下一階段,我將試著利用SketchUp這套知名的室內設計軟體,以CAD檔的格局圖為基底,建構出牛奶二代宅的每一處空間。
